1. TUJUAN [BACK]
1. Menambah ilmu pengetahuan tentang mostfet
2. Melihat dan mengetahui bentuk rangkaian mostfet
2.ALAT DAN BAHAN [BACK]
1. MOATFET
MOSFET (Metal Oxide Semiconductor Field Effect Transistor). MOSFET ini adalah sebuah perangkat semikonduktor, yang kalau dalam IC (Integrated Circuit) menjadi sebuah komponen inti.
MOSFET difabrikasi dan didesain sedemikian rupa dengan single chip karena memiliki ukuran yang sangat kecil.
Pada dasarnya, MOSFET memiliki empat gerbang terminal yang diantaranya:
- Source (S)
- Gate (G)
- Drain (D)
- Dan Body (B).
Alur Kerja:
Mulanya, muatan listrik akan masuk melalui saluran pada Source dan keluar melalui Drain.
Sehingga lebar salurannya akan dikendalikan oleh tegangan pada electrode yang biasa disebut dengan Gate. Terminal Gate ini umumnya terletak diantara Source dan Drain.
3. DASAR TEORI [BACK]
5.7 DEPLETION-TYPE MOSFET
Ada dua jenis FET: JFET dan MOSFET. MOSFET kemudian dibagi menjadi
tipe penipisan dan tipe peningkatan. Istilah penipisan dan peningkatan
menentukan mode operasi dasar, sedangkan
label MOSFET adalah singkatan dari transistor efek
medan-oksida-logam-semikonduktor.
Pada bagian ini kita memeriksa tipe deplesi MOSFET, yang kebetulan
memiliki karakteristik yang mirip dengan JFET di antaranya cutoff dan
saturation di IDSS tetapi kemudian memiliki fitur karakteristik tambahan yang
meluas ke wilayah polaritas yang berlawanan untuk VGS.
Konstruksi Dasar
Konstruksi dasar
MOSFET tipe deplesi saluran-n disediakan pada Gambar 5.23. Pelat bahan tipe-p
dibentuk dari basis silikon dan disebut sebagai substrat. Itu adalah fondasi
tempat perangkat akan dibangun. Dalam beberapa kasus substrat terhubung secara
internal ke terminal sumber. Namun, banyak perangkat diskrit menyediakan
terminal tambahan berlabel SS, menghasilkan empat terminal perangkat, seperti
yang muncul pada Gambar 5.23. Terminal sumber dan drain dihubungkan melalui
kontak logam ke daerah n-doped yang dihubungkan oleh saluran-n seperti yang
ditunjukkan pada gambar. Gerbang juga terhubung ke permukaan kontak logam
tetapi tetap diisolasi dari saluran-n oleh lapisan silikon dioksida (SiO2) yang
sangat tipis. SiO2 adalah jenis isolator tertentu yang disebut dielektrik yang
membentuk medan listrik berlawanan (seperti yang ditunjukkan oleh awalan di-)
dalam dielektrik ketika terkena medan yang diterapkan secara eksternal. Fakta
bahwa lapisan SiO2 adalah lapisan isolasi mengungkapkan hal berikut
Tidak ada
sambungan listrik langsung antara terminal gerbang dan saluran dari MOSFET. Ini
adalah lapisan isolasi SiO2 dalam konstruksi MOSFET yang memperhitungkan untuk
impedansi masukan tinggi yang sangat diinginkan dari perangkat. Faktanya,
resistansi masukan dari MOSFET sering kali merupakan JFET tipikal, bahkan meskipun
impedansi masukan dari sebagian besar JFET cukup tinggi untuk sebagian besar aplikasi.Impedansi
masukan yang sangat tinggi terus mendukung sepenuhnya fakta bahwa arus gerbang
(IG) pada dasarnya adalah nol ampere untuk konfigurasi bias-dc.
Alasan label
metal-oksida-semikonduktor FET sekarang cukup jelas: logam untuk saluran
pembuangan, sumber, dan koneksi gerbang ke permukaan yang tepat — khususnya,
terminal gerbang dan kontrol yang akan ditawarkan oleh luas permukaan kontak, oksida
untuk lapisan isolasi silikon dioksida, dan semikonduktor untuk basa struktur
tempat wilayah tipe-n dan p tersebar. Lapisan isolasi antara gerbang dan
saluran telah menghasilkan nama lain untuk perangkat tersebut: FET gerbang
terisolasi atau IGFET, meskipun label ini semakin jarang digunakan dalam
literatur saat ini.
Operasi dan Karakteristik Dasar
Pada Gambar 5.24 tegangan gerbang-ke-sumber
diatur ke nol volt dengan hubungan langsung dari satu terminal ke terminal
lainnya, dan tegangan VDS diterapkan di drain-to-source terminal. Hasilnya
adalah daya tarik potensi positif yang di buang secara gratis elektron dari
saluran-n dan arus yang serupa dengan yang dibentuk melalui saluran JFET.

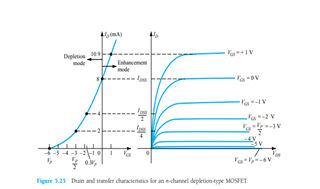

Faktanya, arus yang dihasilkan dengan VGS 0 V terus diberi label IDSS, seperti
yang ditunjukkan pada Gambar 5.25.

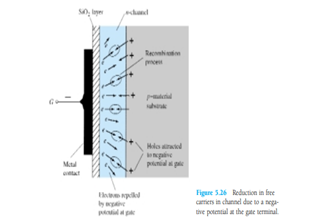

Pada Gambar
5.26, VGS telah diatur pada tegangan negatif seperti 1 V. Negatif potensial di
gerbang akan cenderung menekan elektron menuju substrat tipe-p (seperti muatan
menolak) dan menarik lubang dari substrat tipe-p (muatan berlawanan menarik)
sebagai ditunjukkan pada Gambar 5.26. Bergantung pada besarnya bias negatif
yang ditetapkan oleh VGS, tingkat rekombinasi antara elektron dan lubang akan
terjadi yang akan berkurang jumlah elektron bebas dalam saluran-n yang tersedia
untuk konduksi. Semakin negatif biasnya, semakin tinggi laju rekombinasi. Oleh
karena itu, tingkat arus drain yang dihasilkan berkurang dengan meningkatnya
bias negatif untuk VGS seperti yang ditunjukkan pada Gambar 5.25 untuk VGS 1 V,
2 V, dan seterusnya, ke level pinch-off 6 V. Tingkat arus drain yang dihasilkan
dan plot dari kurva transfer berjalan persis seperti yang dijelaskan untuk
JFET.
Untuk nilai
positif VGS, gerbang positif akan menarik elektron tambahan (bebas pembawa)
dari substrat tipe-p karena arus kebocoran balik dan bangun pembawa baru
melalui tabrakan yang dihasilkan antara partikel yang berakselerasi. Sebagai tegangan
gerbang-ke-sumber terus meningkat ke arah positif, Gambar 5.25 mengungkapkan bahwa
arus drain akan meningkat dengan cepat karena alasan-alasan yang disebutkan di
atas. Jarak vertikal antara kurva VGS 0 V dan VGS 1 V pada Gambar 5.25 sudah
jelas indikasi seberapa besar arus meningkat untuk perubahan 1-V di VGS. Jatuh
tempo untuk peningkatan pesat, pengguna harus menyadari nilai arus drain
maksimum sejak itu bisa dilampaui dengan tegangan gerbang positif. Artinya, untuk
perangkat pada Gambar 5.25, Penerapan tegangan VGS 4 V akan menghasilkan arus
drain sebesar 22,2 mA, yang mungkin bisa melebihi nilai maksimum (arus atau
daya) untuk perangkat.
Seperti
terungkap di atas, penerapan tegangan gerbang-ke-sumber positif telah
"ditingkatkan" tingkat operator gratis di saluran dibandingkan dengan
yang dihadapi dengan VGS0 V.Untuk alasan ini wilayah tegangan gerbang positif
pada drain atau karakteristik transfer sering disebut sebagai wilayah peningkatan,
dengan wilayah antara cutoff dan tingkat kejenuhan IDSS disebut sebagai daerah
penipisan. Sangat menarik dan bermanfaat bahwa persamaan Shockley akan terus
berlanjut dapat diterapkan untuk karakteristik MOSFET tipe deplesi di kedua
deplesi dan wilayah peningkatan. Untuk kedua wilayah, itu hanya perlu tanda
yang tepat disertakan dengan VGS dalam persamaan dan tandanya dipantau dengan
cermat dalam operasi matematika.
p-Channel Deplesion-Type MOSFET
Konstruksi MOSFET tipe-penipisan saluran-p persis kebalikan dari itu
muncul pada Gambar 5.23. Artinya, sekarang ada substrat tipe-n dan kanal tipe-p, seperti yang ditunjukkan pada Gambar 5.28a. Terminal tetap seperti yang teridentifikasi, tetapi semua polaritas tegangan dan arah arus dibalik, seperti yang ditunjukkan pada gambar yang sama. Tiriskan
karakteristik akan muncul persis seperti pada Gambar 5.25 tetapi dengan VDS memiliki nilai negatif, ID memiliki nilai positif seperti yang ditunjukkan (karena arah yang ditentukan sekarang dibalik), dan VGS memiliki polaritas yang berlawanan seperti yang ditunjukkan pada Gambar 5.28c. Pembalikan
di VGS akan menghasilkan gambar cermin (tentang sumbu ID) untuk karakteristik transfer
seperti yang ditunjukkan pada Gambar 5.28b. Dengan kata lain, arus drain akan meningkat dari cutoff pada
VGS VP di wilayah VGS positif ke IDSS dan kemudian terus meningkat untuk nilai VGS yang semakin negatif. Persamaan Shockley masih berlaku dan mengharuskan
cukup letakkan tanda yang benar untuk VGS dan VP dalam persamaan.
Simbol grafik untuk MOSFET tipe deplesi saluran n dan p disediakan
pada Gambar 5.29. Perhatikan bagaimana simbol yang dipilih mencoba untuk mencerminkan konstruksi sebenarnya dari
alat. Kurangnya koneksi langsung (karena sekat gerbang) antar gerbang
dan saluran diwakili oleh ruang antara gerbang dan terminal lain dari
simbol. Garis vertikal yang mewakili saluran dihubungkan antara saluran dan
sumber dan "didukung" oleh media. Dua simbol disediakan untuk setiap jenis
saluran untuk mencerminkan fakta bahwa dalam beberapa kasus media tersedia secara eksternal
sementara di tempat lain tidak. Untuk sebagian besar analisis yang akan diikuti dalam Bab 6, substrat
dan sumber akan dihubungkan dan simbol yang lebih rendah akan digunakan.
Perangkat yang muncul pada Gambar 5.30 memiliki tiga terminal, dengan identifikasi terminal muncul pada gambar yang sama. Lembar spesifikasi untuk MOSFET tipe deplesi mirip dengan JFET. Tingkat VP dan IDSS disediakan bersama
daftar nilai maksimum dan karakteristik "on" dan "off" yang khas. Selain itu, karena ID dapat melampaui level IDSS, poin lain biasanya disediakan
yang mencerminkan nilai khas ID untuk beberapa tegangan positif (untuk perangkat saluran-n).
Untuk unit Gambar 5.30, ID ditentukan sebagai ID (on) 9 mA dc, dengan VDS 10 V dan
VGS 3.5 V.
4. PERCOBAAN [BACK]
1. foto
2. video
5. PRINSIP KERJA [BACK]
Dengan menghubung singkat subtrat p dengan source diharapkan ketebalan lapisan deplesi yang terbentuk antara subtrat dengan kanal adalah maksimum. Sehingga ketebalan lapisan deplesi selanjutnya hanya akan ditentukan oleh tegangan gate terhadap source. Pada gambar, lapisan deplesi yang dimaksud ditunjukkan pada daerah yang berwarna kuning.
Semakin negatif tegangan gate terhadap source, akan semakin kecil arus drain yang bisa lewat atau bahkan menjadi 0 pada tegangan negatif tertentu. Karena lapisan deplesi telah menutup kanal. Selanjutnya jika tegangan gate dinaikkan sama dengan tegangan source, arus akan mengalir. Karena lapisan deplesi muali membuka. Sampai di sini prinsip kerja transistor MOSFET depletion-mode tidak berbeda dengan transistor JFET.
6. DOWNLOAD [BACK]
rangkaian [HERE]
HTML [HERE]
video [HERE]
datasheet [HERE]
library [HERE]
7. PROLEM DAN EXAMPLE [BACK]
EXAMPLE 5.3
Buat sketsa karakteristik transfer untuk MOSFET tipe deplesi saluran dengan
IDSS =10 mA dan VP = - 4 V.
JAWAB :
