APLIKASI Mux-Demux

Aplikasi Kontrol Kenyamanan Cuaca Mobil

[menuju akhir]

[KEMBALI KE MENU SEBELUMNYA]

DAFTAR ISI

1. Tujuan

2. Alat dan Bahan

3. Dasar Teori

4. Percobaan

5. Rangkaian

6. Prinsip Kerja

7. Video

8. Link Download

1. Tujuan [Kembali]

• Memenuhi tugas aplikasi elektronika C
• Menjelaskan prinsip kerja rain sensor dan NJFET
• Mensimulasikan rangkaian wiper mobil otomatis

2. Alat dan Bahan [Kembali]

A. Alat

1. Battery

Baterai adalah sebuah alat yang merubah energi kimia yang terkandung dalam bahan aktifnya secara langsung menjadi energi listrik dengan cara reaksi elektrokimia. Alat ini telah menjadi bagian dari gaya hidup manusia modern sehari-hari karena tanpanya banyak alat yang setia menemani kita sehari-hari tidak berfungsi, mis.: HP, tablet, remote control, jam, dll. Banyak jenis baterai yang ada dipasaran, baik yang tidak dapat diisi ulang (primer) maupun yang dapat diisi ulang (sekunder), dengan berbagai jenis merek seperti ABC, Eveready, Panasonic, Sony, dsb. Baterai primer yang penting adalah baterai kering seng-karbon dan baterai alkaline. Baterai sekunder yang banyak beredar dipasaran antara lain baterai asam timbal (aki), baterai Nikel-Cadmium (NiCad), baterai Lithium-ion, dsb. Secara umum sebuah sel baterai dikemas dalam berbagai jenis kemasan, mis.: AA, AAA, C, D, coin, dsb., disesuaikan dengan dimana baterai tersebut digunakan.

kurva pemakaian (discharge) untuk sel menggunakan beberapa kimia sel ketika dipakai pada laju 0,2 C. Ingat bahwa setiap kimia sel memiliki tegangan nominal karakteristiknya dan kurva pemakaiannya sendiri. Beberapa kimia seperti ion lithium memiliki kurva pemakaian yang agak datar sedangkan lainnya seperti asam timbal memiliki kemiringan yang jelas.

Daya yang diberikan oleh sel dengan kurva pemakaian miring turun secara progresif diseluruh siklus pemakaian. Hal ini dapat menimbulkan masalah untuk aplikasi daya tinggi kearah akhir siklus. Untuk aplikasi daya rendah yang membutuhkan tegangan catu stabil, mungkin perlu memberikan pengatur tegangan jika kemiringannya terlalu tajam. Ini biasanya tidak menjadi pilihan untuk aplikasi daya tinggi karena rerugi dalam pengatur tegangan bahkan akan merampok lebih banyak daya dari baterai.

2. Power Supply

Power supply merupakan perangkat keras (hardware) yang  dimana fungsi power supply ini adalah sebagai pengatur daya dan pengalir listrik atau tegangan yang dibutuhkan oleh perangkat hardware.

3. DC Voltmeter

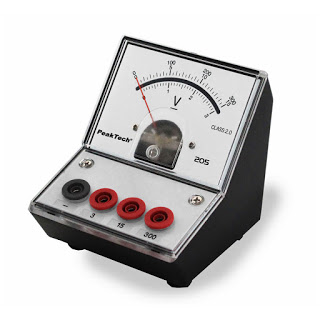

Voltmeter merupakan suatu alat yang dimanfaatkan untuk mengukur tegangan listrik dalam suatu rangkaian listrik. Umumnya bentuk penyusunan pararel berdasarkan pada tempat komponen listrik hendak diukur. Dimana dalam setiap komponen ditemukan tiga buah lempengan tembaga di dalamnya. Lempengan tersebut dipasangkan diatas Bakelit yang telah dirangkai dan menyatu dalam tabung plastik atau kaca. Pada lempengan bagian luar dinamakan anode, sementara itu lempengan tengah disebut katode.

Masing-masing ukuran tabung tersebut kurang lebih 15 cm x 10 cm. Dari segi desain pun voltmeter tidak jauh berbeda terhadap desain amperemeter.Sama halnya dengan hambatan memiliki bentuk sama yakni multiplier, seri, dan galvanometer. Faktanya, kinerja yang dihasilkan dari alat tersebut lebih baik, serta senantiasa meningkat ketika sudah ditambahkan multiplier.Tujuan penambahan multiplier didalam alat dimaksudkan untuk kinerja dan kemampuannya menjadi berkali-kali lebih besar. Sementara dapat menciptakan suatu gaya magnet ketika medan magnet dan kuat arus listrik saling berinteraksi. Gaya magnet tersebut disinyalir untuk menggerakkan jarum. Dari sini kapasitas arus pada jarum berdasarkan aliran arus listrik.

Bagian-bagian voltmeter :

• Batas ukur maksimum dan minimum,
• Set-up untuk mengatur fungsi,
• Jarum penunjuk,
• Terminal kutub positif dan kutub negatif.
• Skala tinggi dan Rendah dari tegangan listrik terukur.

4. Ground

Grounding atau Pentanahan adalah sistem pentanahan yang terpasang pada suatu instalasi listrik yang bekerja untuk meniadakan beda potensial dengan mengalirkan arus sisa dari kebocoran tegangan atau arus dari sambaran petir ke bumi. Cara pemasangan grounding ini dapat menggunakan sebuah elektroda khusus untuk pembumian yang ditanam di bawah tanah.

Fungsi Grounding

Sistem grounding pada peralatan kelistrikan dan elektronika adalah untuk memberikan perlindungan pada seluruh sistem. Untuk lebih jelasnya, berikut ini adalah beberapa fungsi dari grounding:



1. Untuk keselamatan, grounding berfungsi sebagai penghantar arus listrik langsung ke bumi atau tanah saat terjadi kebocoran isolasi atau percikan api pada konsleting, misalnya kabel grounding yang terpasang pada badan/sasis alat elektronik seperti setrika listrik akan mencegah kita tersengat listrik saat rangkaian di dalam setrika bocor dan menempel ke badan setrika.
2. Dalam instalasi penangkal petir, system grounding berfungsi sebagai penghantar arus listrik yang besar langsung ke bumi. meski sifatnya sama, namun pemasangan kabel grounding untuk instalasi rumah dan grounding untuk pernangkal petir pemasangannya harus terpisah.
3. Sebagai proteksi peralatan elektronik atau instrumentasi sehingga dapat mencegah kerusakan akibat adanya bocor tegangan.
4. Grounding di dunia eletronika berfungsi untuk menetralisir cacat (noise) yang disebabkan baik oleh daya yang kurang baik, ataupun kualitas komponen yang tidak standar.
5. Bila kabel grounding berfungsi sebagai penghantar arus, maka alat yang mendeteksi adanya arus sisa atau arus bocor adalah ELCB. ELCB ini adalah sebagai proteksi instalasi listrik sebagai pencegah arus bocor. Untuk lebih jelasnya bisa lihat ulasannya pada ELCB Pengaman Arus Bocor.

B. Bahan

5. Diode

Diode adalah komponen aktif dua kutub yang pada umumnya bersifat semikonduktor, yang memperbolehkan arus listrik mengalir ke satu arah (kondisi panjar maju) dan menghambat arus dari arah sebaliknya (kondisi panjar mundur). Diode dapat disamakan sebagai fungsi katup di dalam bidang elektronika. Diode sebenarnya tidak menunjukkan karakteristik kesearahan yang sempurna, melainkan mempunyai karakteristik hubungan arus dan tegangan kompleks yang tidak linier dan sering kali tergantung pada teknologi atau material yang digunakan serta parameter penggunaan. Beberapa jenis diode juga mempunyai fungsi yang tidak ditujukan untuk penggunaan penyearahan.

Pengertian dioda (diode) adalah komponen elektronika aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya.

Dalam ilmu fisika dioda digunakan untuk penyeimbang arah rangkaian elektronika. Elektronika memiliki dua terminal yaitu anoda berarti positif dan katoda berarti negatif. Prinsip kerja dari anode berdasarkan teknologi pertemuan positif dan negative semikonduktor. Sehingga anode dapat menghantarkan arus litrik dari anoda menuju katoda, tetapi tika sebaliknya katoda ke anoda.

Banyak macam dan bentuk diode yang ada di pasaran tetapi yang paling sering kita jumpai adalah diode yang berbentuk silinder warna hitam terdapat gelang perak di salah satu sisinya. Karena cara penggunaan diode ini sangat mudah dan sederhana di bandingkan dengan tipe yang lain.

6. LED-red dan LED-yellow

Light Emitting Diode atau sering disingkat dengan LED adalah komponen elektronika yang dapat memancarkan  cahaya monokromatik ketika diberikan tegangan maju. LED merupakan keluarga Dioda yang terbuat dari bahan semikonduktor. Warna-warna Cahaya yang dipancarkan oleh LED tergantung pada jenis bahan semikonduktor yang dipergunakannya. LED juga dapat memancarkan sinar inframerah yang tidak tampak oleh mata seperti yang sering kita jumpai pada Remote Control TV ataupun Remote Control perangkat elektronik lainnya.

Bentuk LED mirip dengan sebuah bohlam (bola lampu) yang kecil dan dapat dipasangkan dengan mudah ke dalam berbagai perangkat elektronika. Berbeda dengan Lampu Pijar, LED tidak memerlukan pembakaran filamen sehingga tidak menimbulkan panas dalam menghasilkan cahaya.  Oleh karena itu, saat ini LED (Light Emitting Diode) yang bentuknya kecil telah banyak digunakan sebagai lampu penerang dalam LCD TV yang mengganti lampu tube.

 LED merupakan keluarga dari Dioda yang terbuat dari Semikonduktor. Cara kerjanya pun hampir sama dengan Dioda yang memiliki dua kutub yaitu kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda menuju ke Katoda.

LED terdiri dari sebuah chip semikonduktor yang di doping sehingga menciptakan junction P dan N. Yang dimaksud dengan proses doping dalam semikonduktor adalah proses untuk menambahkan ketidakmurnian (impurity) pada semikonduktor yang murni sehingga menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju atau bias forward yaitu dari Anoda (P) menuju ke Katoda (K), Kelebihan Elektron pada N-Type material akan berpindah ke wilayah yang kelebihan Hole (lubang) yaitu wilayah yang bermuatan positif (P-Type material). Saat Elektron berjumpa dengan Hole akan melepaskan photon dan memancarkan cahaya monokromatik (satu warna).

7. Logic state

Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya

Gerbang logika atau gerbang logik adalah suatu entitas dalam elektronika dan matematika Boolean yang mengubah satu atau beberapa masukan logik menjadi sebuah sinyal keluaran logik. Gerbang logika terutama diimplementasikan secara elektronis menggunakan diode atau transistor, akan tetapi dapat pula dibangun menggunakan susunan komponen-komponen yang memanfaatkan sifat-sifat elektromagnetik (relay), cairan, optik dan bahkan mekanik."

8. Motor

Motor adalah suatu perangkat yang mengubah energi listrik menjadi energi kinetik atau gerakan (motion). Motor DC ini juga dapat disebut sebagai Motor Arus Searah. Seperti namanya, DC Motor memiliki dua terminal dan memerlukan tegangan arus searah atau DC (Direct Current) untuk dapat menggerakannya. Motor Listrik DC ini biasanya digunakan pada perangkat-perangkat Elektronik dan listrik yang menggunakan sumber listrik DC seperti Vibrator Ponsel, Kipas DC dan Bor Listrik DC.

Motor ini menghasilkan sejumlah putaran per menit atau biasanya dikenal dengan istilah RPM (Revolutions per minute) dan dapat dibuat berputar searah jarum jam maupun berlawanan arah jarum jam apabila polaritas listrik yang diberikan pada Motor DC tersebut dibalikan. Motor Listrik DC tersedia dalam berbagai ukuran rpm dan bentuk. Kebanyakan Motor Listrik DC memberikan kecepatan rotasi  sekitar 3000 rpm hingga 8000 rpm dengan tegangan operasional dari 1,5V hingga 24V. Apabile tegangan yang diberikan ke Motor Listrik DC lebih rendah dari tegangan operasionalnya maka akan dapat memperlambat rotasi motor DC tersebut sedangkan tegangan yang lebih tinggi dari tegangan operasional akan membuat rotasi motor DC menjadi lebih cepat. Namun ketika tegangan yang diberikan ke Motor DC tersebut turun menjadi dibawah 50% dari tegangan operasional yang ditentukan maka Motor DC tersebut tidak dapat berputar atau terhenti. Sebaliknya, jika tegangan yang diberikan ke Motor DC tersebut lebih tinggi sekitar 30% dari tegangan operasional yang ditentukan, maka motor DC tersebut akan menjadi sangat panas dan akhirnya akan menjadi rusak.

9. NPN

 Transistor adalah sebuah komponen di dalam elektronika yang diciptakan dari bahan-bahan semikonduktor dan memiliki tiga buah kaki. Masing-masing kaki disebu sebagai basis, kolektor, dan emitor.

• Emitor (E) memiliki fungsi untuk menghasilkan elektron atau muatan negatif.
• Kolektor (C) berperan sebagai saluran bagi muatan negatif untuk keluar dari dalam transistor.
• Basis (B) berguna untuk mengatur arah gerak muatan negatif yang keluar dari transistor melalui kolektor.

Fungsi dari transistor sendiri adalah memperkuat arus listrik yang masuk ke dalam rangkaian. Fungsi ini berkebalikan dengan resistor yang berperan meredam arus listrik.

Seperti yang telah disebutkan, transistor terdiri dari dua jenis yaitu NPN dan PNP. NPN merupakan singkatan dari Negatif Positif Negatif. Sedangkan PNP adalah kependekan dari Positif Negatif Positif.

Transistor NPN akan aktif ketika kaki basis diberi arus listrik bermuatan negatif. Sebaliknya, transistor PNP akan aktif apabila kaki basis mendapatkan tegangan listrik positif.

Pada transistor NPN, kaki basis memiliki kutub positif dan bersinggungan langsung dengan sumber listrik atau baterai. Sedangkan kaki emitor memiliki kutub negatif karena berhubungan langsung dengan massa. Kutub negatif juga ditemukan pada kaki kolektor yang menghubungkan massa di rangkaian listrik.

10. Relay



Relay adalah Saklar (Switch) yang dioperasikan secara listrik dan merupakan komponen Electromechanical (Elektromekanikal) yang terdiri dari 2 bagian utama yakni Elektromagnet (Coil) dan Mekanikal (seperangkat Kontak Saklar/Switch). Relay menggunakan Prinsip Elektromagnetik untuk menggerakkan Kontak Saklar sehingga dengan arus listrik yang kecil (low power) dapat menghantarkan listrik yang bertegangan lebih tinggi. Sebagai contoh, dengan Relay yang menggunakan Elektromagnet 5V dan 50 mA mampu menggerakan Armature Relay (yang berfungsi sebagai saklarnya) untuk menghantarkan listrik 220V 2A.

Pada dasarnya, Relay terdiri dari 4 komponen dasar  yaitu :

1. Electromagnet (Coil)
2. Armature
3. Switch Contact Point (Saklar)
4. Spring

Relay merupakan salah satu jenis dari Saklar, maka istilah Pole dan Throw yang dipakai dalam Saklar juga berlaku pada Relay. Berikut ini adalah penjelasan singkat mengenai Istilah Pole and Throw :

• Pole : Banyaknya Kontak (Contact) yang dimiliki oleh sebuah relay
• Throw : Banyaknya kondisi yang dimiliki oleh sebuah Kontak (Contact)

Berdasarkan penggolongan jumlah Pole dan Throw-nya sebuah relay, maka relay dapat digolongkan menjadi :

• Single Pole Single Throw (SPST) : Relay golongan ini memiliki 4 Terminal, 2 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
• Single Pole Double Throw (SPDT) : Relay golongan ini memiliki 5 Terminal, 3 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.
• Double Pole Single Throw (DPST) : Relay golongan ini memiliki 6 Terminal, diantaranya 4 Terminal yang terdiri dari 2 Pasang Terminal Saklar sedangkan 2 Terminal lainnya untuk Coil. Relay DPST dapat dijadikan 2 Saklar yang dikendalikan oleh 1 Coil.
• Double Pole Double Throw (DPDT) : Relay golongan ini memiliki Terminal sebanyak 8 Terminal, diantaranya 6 Terminal yang merupakan 2 pasang Relay SPDT yang dikendalikan oleh 1 (single) Coil. Sedangkan 2 Terminal lainnya untuk Coil.

11. Resistor

Resistor merupakan salah satu komponen yang paling sering ditemukan dalam Rangkaian Elektronika. Hampir setiap peralatan Elektronika menggunakannya. Pada dasarnya Resistor adalah komponen Elektronika Pasif yang memiliki nilai resistansi atau hambatan tertentu yang berfungsi untuk membatasi dan mengatur arus listrik dalam suatu rangkaian Elektronika. Resistor atau dalam bahasa Indonesia sering disebut dengan Hambatan atau Tahanan dan biasanya disingkat dengan Huruf “R”. Satuan Hambatan atau Resistansi Resistor adalah OHM (Ω). Sebutan “OHM” ini diambil dari nama penemunya yaitu Georg Simon Ohm yang juga merupakan seorang Fisikawan Jerman.

Resistor jenis Carbon Composistion ini terbuat dari komposisi karbon halus yang dicampur dengan bahan isolasi bubuk sebagai pengikatnya (binder) agar mendapatkan nilai resistansi yang diinginkan. Semakin banyak bahan karbonnya semakin rendah pula nilai resistansi atau nilai hambatannya.

12. Touch Sensor

Berdasarkan fungsinya, Sensor Sentuh dapat dibedakan menjadi dua jenis utama yaitu Sensor Kapasitif dan Sensor Resistif. Sensor Kapasitif atau Capacitive Sensor bekerja dengan mengukur kapasitansi sedangkan sensor Resistif bekerja dengan mengukur tekanan yang diberikan pada permukaannya.

Pada bagian-bagian konfigurasi touch sensor, memiliki sambungan testpin, Vout, ground, dan Vcc

13. Gerbang Logika

Gerbang AND (AND Gate)

Gerbang OR (OR Gate)

 14. Sensor Hujan (Rain Sensors)

Terdapat dua jenis output dari modul sensor ini, yaitu output analog dan output digital. Modul Sensor Hujan FC-37 memiliki potensiometer bawaan yang berfungsi untuk mengatur sensitivitas dari sensor pada mode pembacaan digital.

Resistensi dari papan penampang penerima tetesan air hujan akan bervariasi karena tergantung dari air yang mengenai papan penampang. Ketika papan penampang semakin basah, maka nilai resistansi akan semakin besar sehingga nilai keluaran tegangan akan semakin kecil. Ketika papan penampang semakin kering, maka nilai resistensi akan semakin kecil sehingga nilai keluaran tegangan akan semakin besar.

 15. Sensor APDS 9002 (UV Sensor)

APDS-9002 adalah keluaran analog berbiaya rendah sensor foto cahaya dalam chip LED mini biaya terendah

paket pemasangan permukaan bebas timah. Terdiri dari fototransistor yang cocok secara spektral, yang memuncak dalam kurva luminositas manusia.

 16. IC 74151

Multiplexer adalah IC digital yang berfungsi untuk memilih input. IC Multiplexer mempunyai banyak input (mullti input) dan hanya mempunyai 1 output. Salah satu contoh penerapan multiplexer dalam peralatan sehari-hari adalah pemilih channel pada TV.

Salah satu IC multiplexer yang paling sederhana dan paling banyak dipergunakan dalam rangkaian dasar digital adalah IC 74151. IC ini mempunyai 8 input untuk dipilih.

17. IC 4555

Demultiplekser (Demultiplexer atau disingkat Demux) memiliki prinsip kerja kebalikan dari multiplekser

Demux dapat digunakan untuk memilih BEBERAPA jalur output dari SEBUAH input. Demux sangat berguna ketika kita memiliki keterbatasan jalur input, misalnya kekurangan pin out dari sebuah mikrokontroler. Sebagai contoh ketika kita ingin menyalakan beberapa LED secara bergantian, misalnya 8 LED. Jika kita menggunakan satu pin output untuk setiap LED, maka kita memerlukan sebanyak 8 pin output.

IC 4555 bertindak sebagai Deultiplekser maupun sebagai Demultiplekser. Dalam penggunaannya, kita cukup membalikkan input dan output.

18. ADC 0804

3. Dasar Teori [Kembali]

Multiplexer

Multiplexer atau biasa disingkat dengan Mux adalah Rangkaian Logika yang memiliki beberapa jumlah input yang nantinya hanya akan memiliki satu output saja dimana setiap input akan diseleksi oleh yang namanya selector line (n). Untuk menghitung berapa jumlah input multiplexer, maka berlaku rumus berikut :

2n
Keterangan : n adalah jumlah nilai dari  selector linenya

Sebagai contoh Mux 2x1

Tabel Kebenaran

Persamaan Output (Y)

Gambar Rangkaiannya

Pengertian Demultiplexer

Demultiplexer atau singkatannya Demux merupakan kebalikan dari Multiplexer (Mux), dengan kata lain demultiplexer adalah rangkaian logika yang hanya memiliki satu jumlah input dimana nantinya akan menghasilkan dua atau lebih output/keluaran. Demultiplexer merupakan rangkaian yang dapat dipilih outputnya untuk meneruskan data dari inputnya. Berbeda dari multiplexer yang dapat dipilih intputnya.

Selektor input menentukan ke output mana input data akan didistribusikan. Jumlah selektor dilihat dari banyaknya output. Untuk persamaannya, sama seperti Multiplexer (2n) hanya saja pada Demux yang ditentukan adalah Jumlah output melalui rumus ini, bukan jumlah input seperti yang ada di Mux.

Sebagai contoh Mux 2x1

Tabel Kebenaran

Persamaan Output (Y)

Gambar Rangkaian

1. Rain Sensor

Rain sensor atau sensor hujan adalah jenis sensor yang berfungsi mendeteksi terjadinya hujan atau tidak. Pada sensor ini, terdapat integrated circuit atau IC (komponen dasar yang terdiri dari resistor, transistor, dan lain-lain) komparator yang berfungsi memberikan sinyal berupa logika ‘on’ dan ‘off’. Sehingga ketika sensor mendeteksi adanya hujan, wiper mobil secara otomatis akan berfungsi tanpa harus mengaktifkan saklar manual.

Sensor hujan juga mampu mengatur kecepatan wiper saat menyeka air hujan di kaca mobil, mulai dari posisi low, intermittent, hingga high speed. Pengaturan tersebut tergantung dari curah hujan yang menerpa kaca mobil.

Komponen Sensor Hujan

1. Sensor hujan bermaterial dari FR-04 dengan dimensi 5 centimeter (cm) x 4 cm berlapis nikel.
2. Lapisan modul pada sensor mempunyai sigar oksidasi sehingga tahan terhadap korosi.
3. IC komputer.
4. Terdapat potensiometer yang berfungsi mengatur sensifitas sensor.
5. Dua output digital dan analog.

Kualitas Wiper

Sensor hujan juga perlu didukung dengan kualitas wiper. Kualitas penyeka air ini terbagi menjadi tiga jenis.

Wiper Konvensional

Wiper tipe ini terdiri dari braket dan karet. Namun wiper ini akan sulit ditemukan karena umumnya hanya terpasang di mobil-mobil keluaran lawas. Rangka wiper ini masih menggunakan logam.

Wiper Flat-Blade

Karet menjadi bahan dasar wiper jenis ini. Namun dalam kerangka wiper ini diselipkan besi pipih untuk memperkuat kerja wiper. Bobotnya lebih ringan dan memiliki sapuan yang cukup bersih ketika membersihkan kaca.

Pada grafik respon sensor hujan di atas diperoleh bahwa semakin minimum intensita hujan (nol) yang mengenai rain sensor maka resistansi pada sensor semakin besar (maksismum) sehingga sensor tidak aktif bekerja, namun saat rain sensor kontak langsung dengan hujan lebat dengan intensitas hujan besar, maka resistansi pada rain sensor akan semakin kecil (minimum) dan bernilai nol sehingga rain sensor dapat mengaktifkan rangkaian.

2. Touch Sensor

Touch sensor merupakan sebuah lapisan penerima input dari luar monitor. Input dari touchscreen adalah sebuah sentuhan, maka dari itu sensornya juga merupakan sensor sentuh. Biasanya sensor sentuh berupa sebuah panel terbuat dari kaca yang permukaannya sangat responsif jika disentuh. Touch sensor ini diletakkan di permukaan paling depan dari sebuah layar touchscreen, dengan demikian area yang responsif terhadap sentuhan menutupi area pandang dari layar monitor. Maka dari itu ketika kita menyentuh permukaan layar monitornya, input juga telah diberikan oleh kita. Teknologi touch sensor yang kini banyak digunakan terdiri dari tiga macam, seperti yang telah dijelaskan di atas, yaitu Resistive touchscreen, Capasitive touchscreen, dan Surface wave touchscreen.

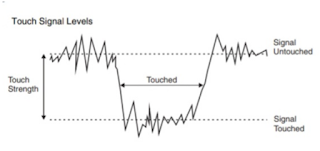

Grafik Respon Touch Sensor

Pada grafik respon tocuh sensor di atas diperoleh bahwa saat sebelun sensor disentuh, pada touch sensor memiliki sinyal sentuh penuh, maka saat sensor touch disentuh, sinyal pada sensor akan menurun kekuatannya dimana saat proses penurunan sinyal touch sensor, kinerja touch sensor bekerja mengaktifkan touch sensor sehingga touch sensor menghasilkan tegangan output.

3. Relay

Relay merupakan salah satu jenis dari Saklar, maka istilah Pole dan Throw yang dipakai dalam Saklar juga berlaku pada Relay. Berikut ini adalah penjelasan singkat mengenai Istilah Pole and Throw :

• Pole : Banyaknya Kontak (Contact) yang dimiliki oleh sebuah relay

• Throw : Banyaknya kondisi yang dimiliki oleh sebuah Kontak (Contact)

Berdasarkan penggolongan jumlah Pole dan Throw-nya sebuah relay, maka relay dapat digolongkan menjadi :

• Single Pole Single Throw (SPST) : Relay golongan ini memiliki 4 Terminal, 2 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.

• Single Pole Double Throw (SPDT) : Relay golongan ini memiliki 5 Terminal, 3 Terminal untuk Saklar dan 2 Terminalnya lagi untuk Coil.

• Double Pole Single Throw (DPST) : Relay golongan ini memiliki 6 Terminal, diantaranya 4 Terminal yang terdiri dari 2 Pasang Terminal Saklar sedangkan 2 Terminal lainnya untuk Coil. Relay DPST dapat dijadikan 2 Saklar yang dikendalikan oleh 1 Coil.

• Double Pole Double Throw (DPDT) : Relay golongan ini memiliki Terminal sebanyak 8 Terminal, diantaranya 6 Terminal yang merupakan 2 pasang Relay SPDT yang dikendalikan oleh 1 (single) Coil. Sedangkan 2 Terminal lainnya untuk Coil.

Selain Golongan Relay diatas, terdapat juga Relay-relay yang Pole dan Throw-nya melebihi dari 2 (dua). Misalnya 3PDT (Triple Pole Double Throw) ataupun 4PDT (Four Pole Double Throw) dan lain sebagainya.
Untuk lebih jelas mengenai Penggolongan Relay berdasarkan Jumlah Pole dan Throw, silakan lihat gambar dibawah ini :

Fungsi-fungsi dan Aplikasi Relay
Beberapa fungsi Relay yang telah umum diaplikasikan kedalam peralatan Elektronika diantaranya adalah :

1. Relay digunakan untuk menjalankan Fungsi Logika (Logic Function)

1. Relay digunakan untuk memberikan Fungsi penundaan waktu (Time Delay Function)

1. Relay digunakan untuk mengendalikan Sirkuit Tegangan tinggi dengan bantuan dari Signal Tegangan rendah.

1. Ada juga Relay yang berfungsi untuk melindungi Motor ataupun komponen lainnya dari kelebihan Tegangan ataupun hubung singkat (Short).

4. UV Sensors

Photo Transistor adalah Transistor yang dapat mengubah energi cahaya menjadi listrik dan memiliki penguat (gain) Internal. Penguat Internal yang terintegrasi ini menjadikan sensitivitas atau kepekaan Photo Transistor terhadap cahaya jauh lebih baik dari komponen pendeteksi cahaya lainnya seperti Photo Diode ataupun Photo Resistor. Cahaya yang diterima oleh Photo Transistor akan menimbulkan arus pada daerah basis-nya dan menghasilkan penguatan arus hingga ratusan kali bahkan beberapa ribu kali.  Photo Transistor juga merupakan komponen elektronika yang digolongkan sebagai Transduser.

Cara kerja Photo Transistor atau Transistor Foto hampir sama dengan Transistor normal pada umumnya, dimana arus pada Basis Transistor dikalikan untuk memberikan arus pada Kolektor. Namun khusus untuk Photo Transistor, arus Basis dikendalikan oleh jumlah cahaya atau inframerah yang diterimanya. Oleh karena itu, pada umumnya secara fisik Photo Transistor hanya memiliki dua kaki yaitu Kolektor dan Emitor sedangkan terminal Basisnya berbentuk lensa yang berfungsi sebagai sensor pendeteksi cahaya.Pada prinsipnya, apabila Terminal Basis pada Photo Transistor menerima intensitas cahaya yang tinggi, maka arus yang mengalir dari Kolektor ke Emitor akan semakin besar.
Kelebihan Phototransistor :
1. tegangan output merupakan tegangandigital atau sudah mempunyai logika 1 atau 0
2. tidak membutuhkan Pre-Amp sebagai penguat sinyal
3. tegangan yang dibutuhkan relatif rendah yaitu dengan 5 Volt DC
4. aplikasi pembuatan alat dengan phototransistor lebih mudah
Kelemahan Phototransistor :
1. Rawan terhadap kotoran,sehingga lensa tidak dapat menerima cahaya dengan baik,swhingga perlu perawatan yang lebih.

Grafik respon sensor terhadap cahaya

5. ADC 0804

ADC (Analog to Digital Conventer) merupakan sebuah system yang berupa rangkaian elektronik dengan fungsi untuk mengubah sinyal/tegangan analog menjadi sinyal atau tanda-tanda digital. Pengubahan ini bertujuan untuk mendapatkan data-data digital berupa hexa atau biner, sehingga microprosesor dapat mengolah data tersebut. Data-data digital yang hasil perubahan ADC merupakan representasi dari masukan yang berupa data tegangan analog.

Prinsip kerja ADC adalah mengkonversi sinyal analog ke dalam bentuk besaran yang merupakan rasio perbandingan sinyal input dan tegangan referensi.
diagram kaki pin ADC 0804:



Karakteristik ADC 0804 adalah sebagai berikut:

Memiliki 2 masukan analog : Vin (+) dan Vin(-) sehingga memperbolehkan masukan selisih (diferensial). Dengan kata lain, tegangan masukan analog yang sebenarnya adalah selisih dari masukan kedua pin [ analog Vin = Vin(+) – Vin(-)]. Jika hanya satu masukan maka Vin(-) dihubungkan ke ground. Pada operasi normal, ADC menggunakan Vcc = +5V sebagai tegangan referensi, dan masukan analog memiliki jangkauan dari 0 sampai 5 V pada skala penuh.

Mengubah tegangan analog menjadi keluaran digital 8 bit. Sehingga resolusinya adalah 5V/255 = 19.6 mV

Memiliki pembangkit detak (clock) internal yang menghasilkan frekuensi f=1/(1,1RC), dengan R dan C adalah komponen eksternal.

Memiliki koneksi ground yang berbeda antara tegangan digital dan analog. Kaki 8 adalah ground analog. Pin 10 adalah ground digital.



IC ADC 0804 mempunyai dua masukan analog, Vin (+) dan Vin (-), sehingga dapat menerima masukan diferensial. Masukan analog sebenarnya (Vin) sama dengan selisih antara tegangan-tegangan yang dihubungkan dengan ke dua pin masukan yaitu Vin= Vin (+) – Vin (-). Kalau masukan analog berupa tegangan tunggal, tegangan ini harus dihubungkan dengan Vin (+), sedangkan Vin (-) digroundkan. Untuk operasi normal, ADC 0804 menggunakan Vcc = +5 Volt sebagai tegangan referensi. Dalam hal ini jangkauan masukan analog mulai dari 0 Volt sampai 5 Volt (skala penuh), karena IC ini adalah SAC 8-bit, resolusinya akan sama dengan



(n menyatakan jumlah bit keluaran biner IC analog to digital converter) IC ADC 0804 memiliki generator clock intenal yang harus diaktifkan dengan menghubungkan sebuah resistor eksternal (R) antara pin CLK OUT dan CLK IN serta sebuah kapasitor eksternal (C) antara CLK IN dan ground digital. Frekuensi clock yang diperoleh di pin CLK OUT sama dengan :



f = 0.91/RC



Untuk sinyal clock ini dapat juga digunakan sinyal eksternal yang dihubungkan ke pin CLK IN. ADC 0804 memiliki 8 keluaran digital sehingga dapat langsung dihubungkan dengan saluran data mikrokomputer. Masukan (chip select, aktif rendah) digunakan untuk mengaktifkan ADC 0804. Jika berlogika tinggi, ADC 0804 tidak aktif (disable) dan semua keluaran berada dalam keadaan impedansi tinggi. Masukan (write atau start convertion) digunakan untuk memulai proses konversi. Untuk itu harus diberi pulsa logika 0. Sedangkan keluaran (interrupt atauend of convertion) menyatakan akhir konversi. Pada saat dimulai konversi, akan berubah ke logika 1. Di akhir konversi akan kembali ke logika 0.

6. IC 74151 (Multiplexer)



Multiplexer adalah IC digital yang berfungsi untuk memilih input. IC Multiplexer mempunyai banyak input (mullti input) dan hanya mempunyai 1 output. Salah satu contoh penerapan multiplexer dalam peralatan sehari-hari adalah pemilih channel pada TV.

Salah satu IC multiplexer yang paling sederhana dan paling banyak dipergunakan dalam rangkaian dasar digital adalah IC 74151. IC ini mempunyai 8 input untuk dipilih.

7. IC 4555 (Demultiplexer)

Demultiplekser (Demultiplexer atau disingkat Demux) memiliki prinsip kerja kebalikan dari multiplekser

Demux dapat digunakan untuk memilih BEBERAPA jalur output dari SEBUAH input. Demux sangat berguna ketika kita memiliki keterbatasan jalur input, misalnya kekurangan pin out dari sebuah mikrokontroler. Sebagai contoh ketika kita ingin menyalakan beberapa LED secara bergantian, misalnya 8 LED. Jika kita menggunakan satu pin output untuk setiap LED, maka kita memerlukan sebanyak 8 pin output.

IC 4555 bertindak sebagai Deultiplekser maupun sebagai Demultiplekser. Dalam penggunaannya, kita cukup membalikkan input dan output.



4. Percobaan [Kembali]

Langkah-langkah percobaan :

• Siapkan Alat-alat dan bahan seperti penjelasan diatas
• Rangkain masing-masing alat dan bahan sesuai gambar berikut









• Aplikasi rangkaian siap untuk dijalankan

5. Rangkaian [Kembali]

Gambar Rangkaian Aplikasi Kontrol Penanganan Kenyamanan Cuaca Mobil Otomatis

6. Prinsip Kerja [Kembali]

Pada rangkaian aplikasi ini, motor penggerak sebagai penggerak wiper mobil bekerja dengan bantuan perintah sensor hujan touch sensor sebagai motor penggerak semprot sabun, dan phototransistor atau UV sensor berfungsi sebagai sensor pendeteksi anti silau cahaya matari untuk menjaga mata kontak langsung dengan sinar matahari.

Pada sensor rain, bagian output dirangkai IC mux 74151 dan IC demux 4555 sebagai umpan tegangan pengaktifan NPN transistor, sehingga wipe mobil aktif saat hujan, lalu touch sensor dapat berfungsi saat rain sensor aktif sebagai sabun cuci kaca wiper mobil

Selanjutnya phototransistor sensor atau UV sensor bekerja sebagai anti silau cahaya langsung ke mta, sehingga saat intensitas cahaya yang masuk ke wajah/mata tinggi, maka UV sensor akan mendeteksi dan melondungi mata dari silau cahaya.

7. Video [Kembali]

Video Simulasi Rangkaian Aplikasi Kontrol Kenyamanan Cuaca Mobil

8. File Download [Kembali]

File HTML [Download]

File Rangkaian [Download]

File Video Rangkaian [Download]

File Library Touch Sensor [Download]

File Library Rain Sensor [Download]

File Datasheet Rain Sensor [Download]

File Datasheet Touch Sensor [Download]

File Datasheet UV Sensor (APDS-9002) [Download]

File Datasheet IC 74151 [Download]

File Datasheet IC 4555 [Download]

File Datasheet ADC 0804 [Download]

File Datasheet NPN Transistor [Download]

File Datasheet Dioda [Download]

File Datasheet Resistor [Download]

File Datasheet Motor DC [Download]
